Особенности шаровых кранов

Используются шаровые краны на различных трубопроводных системах. Достаточно широко применяются в системах транспортировки жидких и газообразных сред: вода, газ, пар и т.д.

Кран газовый шаровый широко распространен в системах газоснабжения бытового и промышленного назначения.

Одна из важных характеристик шарового крана – количество циклов открывания-закрывания. Этот показатель показывает, сколько циклов «открыто-закрыто» может выдержать шаровый кран, не теряя надежности. Среднее значение – несколько тысяч раз. Количество циклов может достигать 20 тысяч раз.

Еще одна важная характеристика – надежность перекрытия потока рабочей среды. Конструкция шарового крана позволяет проще всего справиться с этой задачей. Для перекрытия потока достаточно повернуть рычаг на 90 градусов. Нет необходимости поворачивать маховик или другой сложный механизм.

Шаровые краны делятся на неполнопроходные, полнопроходные и стандартные. Эти варианты конструкции имеют свои конструкции и недостатки.

Отличия конструкции шаровых кранов

Основное отличие – диаметр проходного сечения. Неполнопроходные модели кранов имеют меньший диаметр шара, чем диаметры входа и выхода. При фланцевом типе крепления диаметр входного отверстия будет большим, чем внутренний диаметр.

Такая особенность конструкции создает больший коэффициэнт гидравлического сопротивления, чем полнопроходной шаровой кран. Неполнопроходные краны дешевле полнопроходных, поскольку на их изготовление уходит меньшее количество материала, они проще в управлении. Меньше диаметр и напор, меньше нагрузка на сам шар. Поэтому запорный механизм служит дольше. Также такие краны имеют меньший вес, что существенно для трубопроводов большого диаметра. Небольшой вес и невысокая стоимость делают шаровые краны востребованными в разных сферах.

Основное преимущества полнопроходного шарового крана – отсутствие гидравлического сопротивления, т.е. при использовании данной конструкции потерь напора не происходит. Такие краны используются, главным образом, при работе с жидкостными средами, где важен фактор напора.

Есть три варианта крепления запорной арматуры к трубопроводу: обычная сварка, фланцевые соединения, муфтовые соединения.

Сварка обычно применяется для трубопроводов небольшого диаметра, а также в труднодоступных местах, где маловероятен ремонт или демонтаж шарового крана.

Фланцевое соединения применяется на трубопроводах, диаметр которых составляет от 50 мм. Это удобный вид соединения, поскольку шаровый кран легко отремонтировать или заменить. Детали для фланцевого соединения могут поставляться вместе с шаровым краном или отдельно. Фланцевые соединения прекрасно выдерживают большие нагрузки. Они используются при монтаже шаровых кранов на газо- и нефтепроводы, могут применятся на трубах большого диаметра.

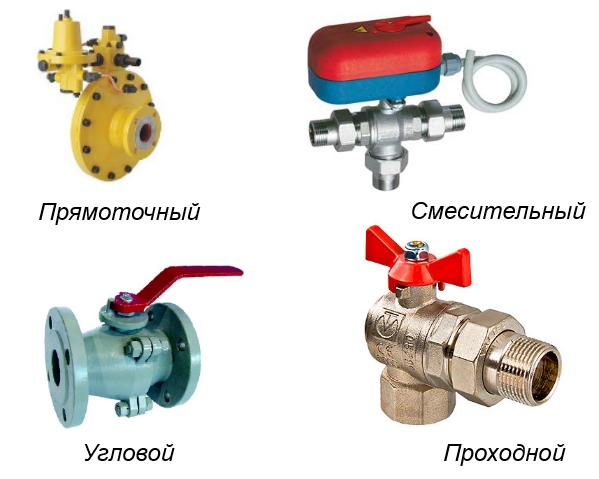

Кроме основных видов крепления используется комбинированное крепление. Такие краны сочетают в себе различные способы крепления для разных сторон крана. Краны с таким креплением предназначены для перенаправления или смешения рабочих сред.

Кран газовый шаровый фланцевый не имеет принципиальных конструктивных отличий от кранов, предназначенных для жидких сред.

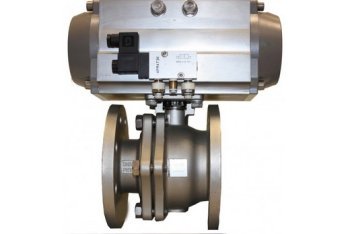

Газовые шаровые краны могут оснащаться как электроприводом запирающего устройства, так и пневмоприводом.

Пневмопривод обеспечивает большее быстродействие, чем электрический привод. Это очень существенно при утечке газа и других ЧП. При повышении давления в трубопроводе выше нормы открывается клапан, часть газа поступает в боковой патрубок и передает давление в гидравлическую систему, которая проворачивает шток газового крана в положение «закрыто». Таким образом, пневмопривод шарового газового крана быстро предотвращает утечку газа по дальнейшей трассе газопровода.
