Позиционеры

Прайс-лист на сварочные аппараты и инструменты Caldervale Technology (Англия) от 1.06.17

Позиционер d 63-180


Позиционер с функцией удаления овальности ПЭ труб.

Диаметры:
d 63-180 мм

Применяется для крепления труб перед сваркой с помощью фасонных деталей с закладными нагревательными элементами, а также придания трубе круглой формы.

Технические параметры

Диаметры:
d 63-180 мм
(В x Ш x Г) 1000 мм x 1000 мм x 140 мм
Вес рамы: 2,5 кг
Вес вкладыша: 0,7 кг

Артикул	Диаметр, мм
01-15-002	Позиционер d 63-180 мм
01-15-007	переходный адаптер 110x160
01-15-009	переходный адаптер 110x180

Позиционер d 110-250


Двойной позиционер для фиксации труб с функцией удаления овальности.

Диаметры:
d 110-250 мм
Базовый комплект с основным зажимами 250 мм и с переходными вкладышами d 110, 160, 180, 200, 225, 250 мм

Применяется для крепления труб перед сваркой с помощью фасонных деталей с закладными нагревательными элементами.

Артикул	Диаметр, мм
01-15-017	Позиционер d 110-250 мм

Позиционер d 315-450


Двойной позиционер для фиксации труб с функцией удаления овальности.

Диаметры:
315-450 мм

Применяется для крепления труб перед сваркой с помощью фасонных деталей с закладными нагревательными элементами.

Технические параметры

Артикул	Диаметр, мм
01-16-301	Позиционер d 315 мм
01-16-302	Позиционер d 355 мм
01-16-303	Позиционер d 400 мм
01-16-304	Позиционер d 450 мм

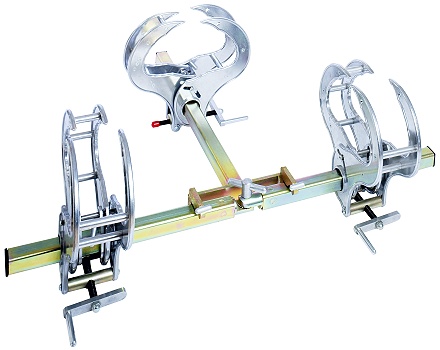

 Позиционер универсальный


Универсальный позиционер для фиксации труб перед сваркой с приспособлением для незначительного удаления овальности труб.

Применяется для крепления труб перед сваркой с помощью фасонных деталей с закладными нагревательными элементами.

Технические параметры

Диаметры:
(В x Ш x Г) 750 мм x 370 мм x 100 мм
Вес: 16 кг

Артикул	Диаметр, мм
01-17-001	Позиционер для муфт и отводов 20-63 мм
01-17-002	Позиционер для муфт, отводов и тройников 20-63 мм
01-09-004	Позиционер для муфт и отводов 63-180 мм
01-09-006	Позиционер для муфт, отводов и тройников 63-180 мм

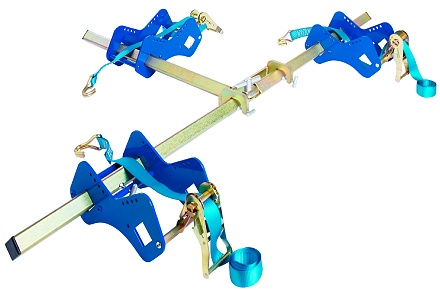

Ремешковый позиционер


Ремешковый позиционер для фиксации труб при сварке.

Диаметры:
63-250 мм
125-500 мм

Применяется для крепления труб перед сваркой с помощью фасонных деталей с закладными нагревательными элементами.

Технические параметры

Диаметры:
63-250 мм
(В x Ш x Г) 1000 мм x 1000 мм x 140 мм
Вес: 17 кг

Артикул	Диаметр, мм
01-16-002	Позиционер для муфт и отводов 63-250 мм
01-16-003	Позиционер для муфт, отводов и тройников 63-250 мм
01-16-102	Позиционер для муфт и отводов 125-500 мм
01-16-103	Позиционер для муфт, отводов и тройников 125-500 мм

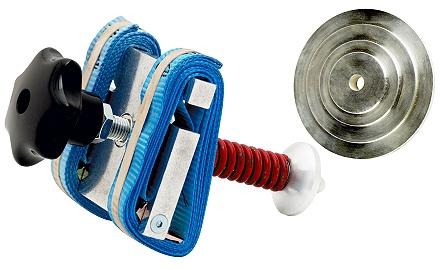

Позиционер для седлового отвода


Применяется для фиксации седлового отвода к полиэтиленовой трубе перед электромуфтовой сваркой. Фиксация позиционера с седловым отводом к трубе осуществляется с помощью стяжных ремней.

Диаметры:
63-500 мм

Технические параметры

Артикул	Диаметр, мм
01-13-001	Позиционер 63-500 мм

Инструкция по применению двойного позиционера d 063-180 мм (0,2 МВ, doc)

Инструкция по применению универсального позиционера (1,8 МВ, doc)

Инструкция по применению ремешкового позиционера d 063-250 мм (2,0 МВ, doc)

Инструкция по применению ремешкового позиционера d 125-500 мм (2,0 МВ, doc)
