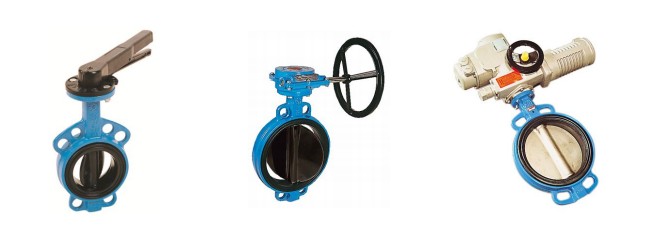

Поворотно-дисковый затвор на проушинах DN 32-300

• Корпус   из   высокопрочного   чугуна   с   шаровидным   графитом   с эпоксидным покрытием
• Диск    из  ВЧШГ     GGG-40    с   эпоксидным     покрытием    или   из  нержавеющей стали
• Седло стандартно EPDM, по запросу другие материалы
• Малые потери напора
• Минимальные строительные размеры
• Крепление между фланцами
• Возможность замены седла из эластомера
• Сферическая  поверхность  кромки  диска  обеспечивает  плотный   контакт с седлом
• Шпиндель из нержавеющей стали, изолированный от жидкости
• Подшипник работает как направляющая для шпинделя и снижает  трение
• Монтаж без дополнительных прокладок
• Корпус полностью изолирован от среды эластомером
• Симметричная  конструкция  с  возможностью  подачи  жидкости  в  обоих направлениях
• Антикоррозионное эпоксидное покрытие
• Большой  выбор  материалов  для  диска  и  внутреннего  покрытия  позволяет использовать затворы для различных сред

Функци:

Перекрытие потока в системах питьевого водоснабжения, водоотведения, технического водоснабжения

Области применени:

• Насосные станции
• Станции водоподготовки
• Водопроводные сети
• Оросительные системы
• Противопожарные системы

 Испытания:

• Испытания на герметичность в соответствии с DIN EN 13774
• Герметичность: класс A по стандарту ISO 5208

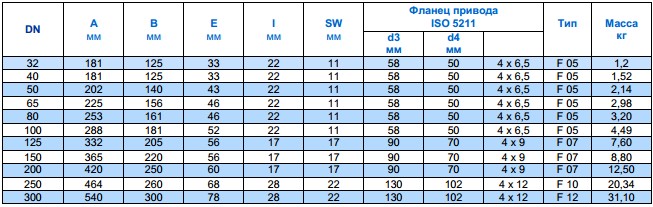

Технические характеристики:

• DN 250 – 1600
• PN 10 -16
• Рабочая температура: -10°C - +60°C с покрытием из EPDM  (NBR и другие эластомеры – по запросу).
• Максимальная скорость: 3 м/с для PN 10 и 4 м/с для PN 16.

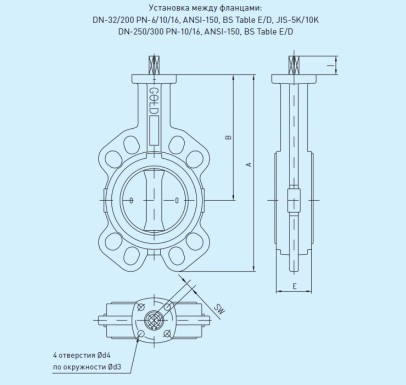

• Расстояние между торцами в соответствии со стандартом EN 558-1, серия 20, и стандартом ISO 5752, серия  20.
• Рассверловка фланцев в соответствии со стандартами EN 1092-2 и ISO 7005-2 (другие стандарты – по запросу)

Сертификаты:

ГОСТ, CE, WRAS, ATEX, ACS
