Клапан обратный для воды, обратный клапан Jafar

Обратные клапаны предназначены для перекрытия обратного потока воды или другой жидкости и предотвращения загрязнения среды обратным током. Клапан обратный для воды устанавливается в сетях холодного и горячего водоснабжения, канализационных сетях. Обратный клапан Jafar устанавливается не только в питьевых, но и в технических и промышленных трубопроводах. Компания Jafar выпускает несколько разновидностей обратных клапанов, которые отличаются по конструкции. Все клапаны имеют высший класс герметичности и надежно защищают от загрязнения среды.

Типы и характеристики обратных клапанов

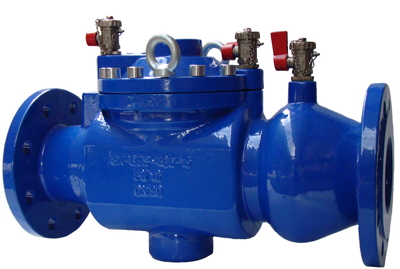

Обратный клапан (предотвращающий загрязнение) Тип 1350

Технические параметры:

Фланцы согл. PN-EN 1092-2:2002. Максимальное рабочее давление рано PN16 Максимальная рабочая температура составляет 70°C.

Конструкция и особенности:

Обратный клапан для воды имеет отверстие для контроля герметичности закрытия и взятия проб воды и еще одно, дополнительное отверстие, предназначенное для спуска воды из стояка системы. Все элементы конструкции имеют антикоррозийную защиту. В стандартном исполнении - фланцевый - PN16, эпоксидная краска RAL5005 250 мкм. Имеет сертификат Польского Учреждения Гигиены (PZH).

Применение:

Клапан обратный для воды применяется для защиты от загрязнения водопроводной сети, который вызывается возвратным потоком. Соответствует нормам PN-EN 1717:2003.

Герметичен при высоком и низком давлении.

Монтаж:

Возможен монтаж как в горизонтальном, так и в вертикальном положении

* - возможны другие исполнения

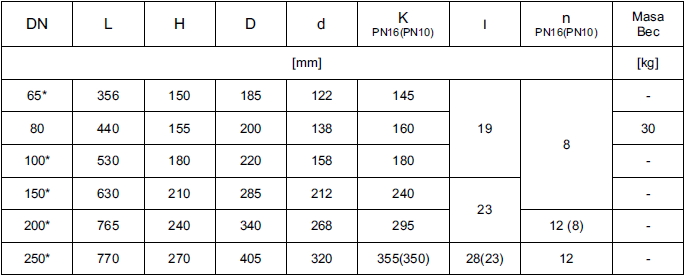

Обратный клапан 1350 - таблица характеристик

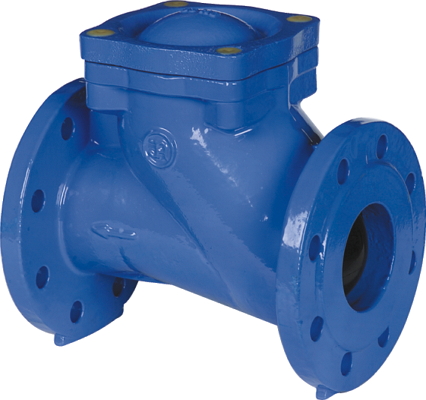

Обратный клапан шаровой фланцевый тип 6516

Обратный клапан 6516

Технические параметры:

Строительная длина согл. PN-EN 558-1: 2001 Фланцевые соединения согл. PN-EN 1092-2: 1999. Относится к классу герметичности А.

Рассчитан на рабочее давление PN16. Рабочая температура составляет до 120°C.

Конструкция и особенности:

Полностью вулканизированный шар. Возможно исполнение с промывочным отверстием. Антикоррозийная защита всех элементов. В стандартном исполнении: PN16, 70°C, NBR, эпоксидная краска RAL5005 250 мкм (*.

Есть сертификаты:

Сертификат СЕ.
Гигиенический сертификат Польского Учреждения Гигиены (PZH).

Применение:

Обратный клапан Jafar применяется в сетях сточных вод, промышленной воды и других химически нейтральных жидкостей (NBR макс.+70 C), для питьевой воды (EPDM макс.+120°C)

6516 – предназначен для насосных установок

6526 – предназначен для гравитационных установок.

Установка:

Возможно установка клапана на трубопроводе как в горизонтальном, там и в вертикальном положении.

* - возможны другие исполнения

Обратный клапан 6516 - таблица характеристик

Клапан шаровой обратный фланцевый тип 6526

Технические параметры:

Строительная длина согл. PN-EN 558-1: 2001 Фланцевые соединения согл. PN-EN 1092-2: 1999. Имеет класс герметичности А.

Рассчитан на рабочее давление PN16

Рабочая температура до 120°C.

Конструкция и особенности:

Полностью вулканизированный шар. Возможно исполнение с промывочным отверстием. Все элементы имеют антикоррозийную защиту. Стандартное исполнение: PN16, 70°C, NBR, эпоксидная краска RAL5005 250 мкм (*.

Имеет сертификаты:

Сертификат СЕ.
Гигиенический сертификат Польского Учреждения Гигиены (PZH).

Применение:

Применяется в сетях сточных вод, промышленной воды и других химически нейтральных жидкостей (NBR макс.+70 C), для питьевой воды (EPDM макс.+120°C)

6516 – предназначен для насосных установок

6526 – предназначен для гравитационных установок.

Установка:

Клапан предназначен для монтажа на трубопроводе, в горизонтальном или вертикальном положении.

* - возможны другие исполнения

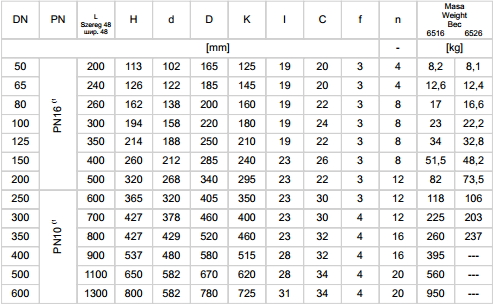

Обратный клапан 6526 - технические характеристики

Обратный клапан (предотвращающий загрязнение) Тип 1300 1

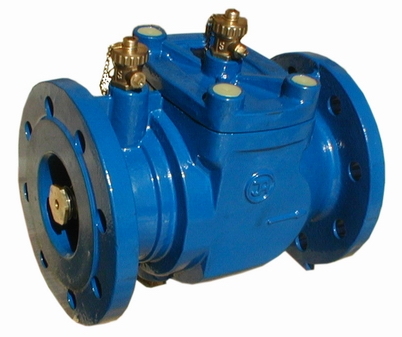

Обратный клапан 13001

Технические параметры:

Фланцы согл. PN-EN 1092-2:2002

Максимальное рабочее давление 1,6 МПа

Максимальная температура работы 70°C

Конструкция и особенности:

Специальное отверствие в клапане предназначено для контроля герметичности закрытия и взятия проб воды. Также есть дополнительное отверстие для спуска воды из стояка системы. Все элементы конструкции имеют антикоррозийную защиту.

Стандартное исполнение:

Резьбовой - PN10

Фланцевой - PN16 эпоксидная краска RAL5005

250 мкм.

Имеет сертификат Польского Учреждения Гигиены (PZH)

Применение:

Обратный клапан применяется для защиты от загрязнения водопроводной сети, вызванного возвратным потоком в соответствии с нормой PN-EN 1717:2003.

Характеризуется герметичностью как при высоком, так и при низком давлении.

Монтаж:

Возможен монтаж как в горизонтальном, так и в вертикальном положении.

* - возможны другие исполнения
